Aká je konštrukcia vretena škrtiacej klapky proti vyfúknutiu?
Ako spoľahlivý dodávateľ škrtiacej klapky sa ma často pýtajú na zložitosť konštrukcie škrtiacej klapky. Spomedzi mnohých dôležitých konštrukčných prvkov je kritickým aspektom, ktorý zaisťuje bezpečnosť aj výkon, konštrukcia vretena škrtiacej klapky proti prefúknutiu. V tomto blogu sa ponorím hlboko do toho, čo tento dizajn znamená, prečo je nevyhnutný a ako funguje v rôznych typoch škrtiacich ventilov.
Pochopenie základov drieku škrtiaceho ventilu
Predtým, ako budeme diskutovať o dizajne proti prefúknutiu, poďme stručne pochopiť úlohu drieku škrtiacej klapky. Vreteno je kľúčovým komponentom škrtiacej klapky; spája pohon (ktorý môže byť ručný, elektrický, pneumatický atď.) s kotúčom. Keď je pohon zapojený, vreteno sa otáča, čo spôsobí otvorenie alebo zatvorenie disku, čím sa riadi prietok tekutiny cez ventil.
Vo vysokotlakovom prostredí pôsobí tekutina vo vnútri ventilu silou na kotúč a driek. Ak by neexistovali žiadne vhodné konštrukčné opatrenia, vysokotlaková kvapalina by mohla potenciálne vytlačiť driek z telesa ventilu, čo je jav známy ako „vyfúknutie drieku“. To môže viesť ku katastrofálnym poruchám vrátane straty kontroly nad kvapalinou, ohrozeniu životného prostredia a dokonca k ohrozeniu bezpečnosti blízkeho personálu.
Princípy dizajnu proti prasknutiu
Konštrukcia vretena škrtiacej klapky proti vyfúknutiu je založená na niekoľkých princípoch a technikách na zabránenie vypudeniu vretena.
Jednou z bežných metód je použitie ramena alebo goliera na stonke. Vreteno je navrhnuté s väčším priemerom v blízkosti hornej alebo dolnej časti tela ventilu. Toto rameno funguje ako mechanická zarážka. Keď sa tlak pokúša vytlačiť driek smerom von, rameno sa dostane do kontaktu s príslušným dosadacím povrchom vo vnútri telesa ventilu, čím sa zabráni ďalšiemu pohybu.
Ďalší prístup zahŕňa použitie poistných krúžkov alebo žliaz. Tieto komponenty sú inštalované okolo drieku na špecifických miestach v tele ventilu. Prídržné krúžky sú navrhnuté tak, aby bezpečne držali stonku na mieste. Často sú vyrobené z materiálov s vysokou pevnosťou a dobrou odolnosťou proti korózii, ako je nehrdzavejúca oceľ. Podobne je možné utiahnuť upchávky, aby sa vytvorilo tesnenie okolo drieku a pevne ho držali v tele ventilu a zároveň umožnili hladké otáčanie.
Anti-Flowout Design v rôznych typoch škrtiacich ventilov
Koncentrický škrtiaci ventil
Koncentrický škrtiaci ventilje jedným z najzákladnejších typov škrtiacich klapiek. V koncentrickom prevedení je driek vycentrovaný axiálne aj radiálne vzhľadom na kotúč a teleso ventilu. Konštrukcia proti vyfúknutiu v koncentrickej klapke je pomerne jednoduchá. Driek má zvyčajne v spodnej časti dobre definované osadenie, ktoré tesne zapadá do zodpovedajúceho vybrania v tele ventilu. Tento jednoduchý, ale účinný dizajn zaisťuje, že vreteno zostane na svojom mieste aj pri vysokotlakových podmienkach. Okrem toho sa na vrchu vretena často používa upchávka, ktorá poskytuje ďalšie utesnenie a zabraňuje vyfúknutiu vretena. Upchávka môže byť nastavená tak, aby udržala správne množstvo tlaku na upchávku vretena, čím sa zabezpečí tesné utesnenie a hladký chod.
Motýľový ventil s dvojitým posunom
TheMotýľový ventil s dvojitým posunommá zložitejší dizajn. Vyznačuje sa dvoma odsadeniami: jedna je odsadená od stredu otvoru ventilu a druhá je odsadená od stredovej čiary kotúča. Táto konštrukcia poskytuje lepší tesniaci výkon a nižší prevádzkový krútiaci moment v porovnaní s koncentrickými ventilmi. Čo sa týka konštrukcie proti vyfúknutiu, ventily s dvojitým presadením často používajú kombináciu osadenia na vretene a blokovacieho mechanizmu. Rameno zabraňuje vytlačeniu stonky v axiálnom smere. Medzitým blokovací mechanizmus, ktorý môže byť vo forme poistnej matice alebo špeciálnej prídržnej spony, ďalej zaisťuje vreteno na mieste, najmä počas operácií s vysokým zaťažením a rýchlych cyklov otvárania a zatvárania. Materiály použité na tieto komponenty sú starostlivo vybrané tak, aby odolali vysokému namáhaniu a dynamickým silám spojeným s dvojitým ofsetovým dizajnom.

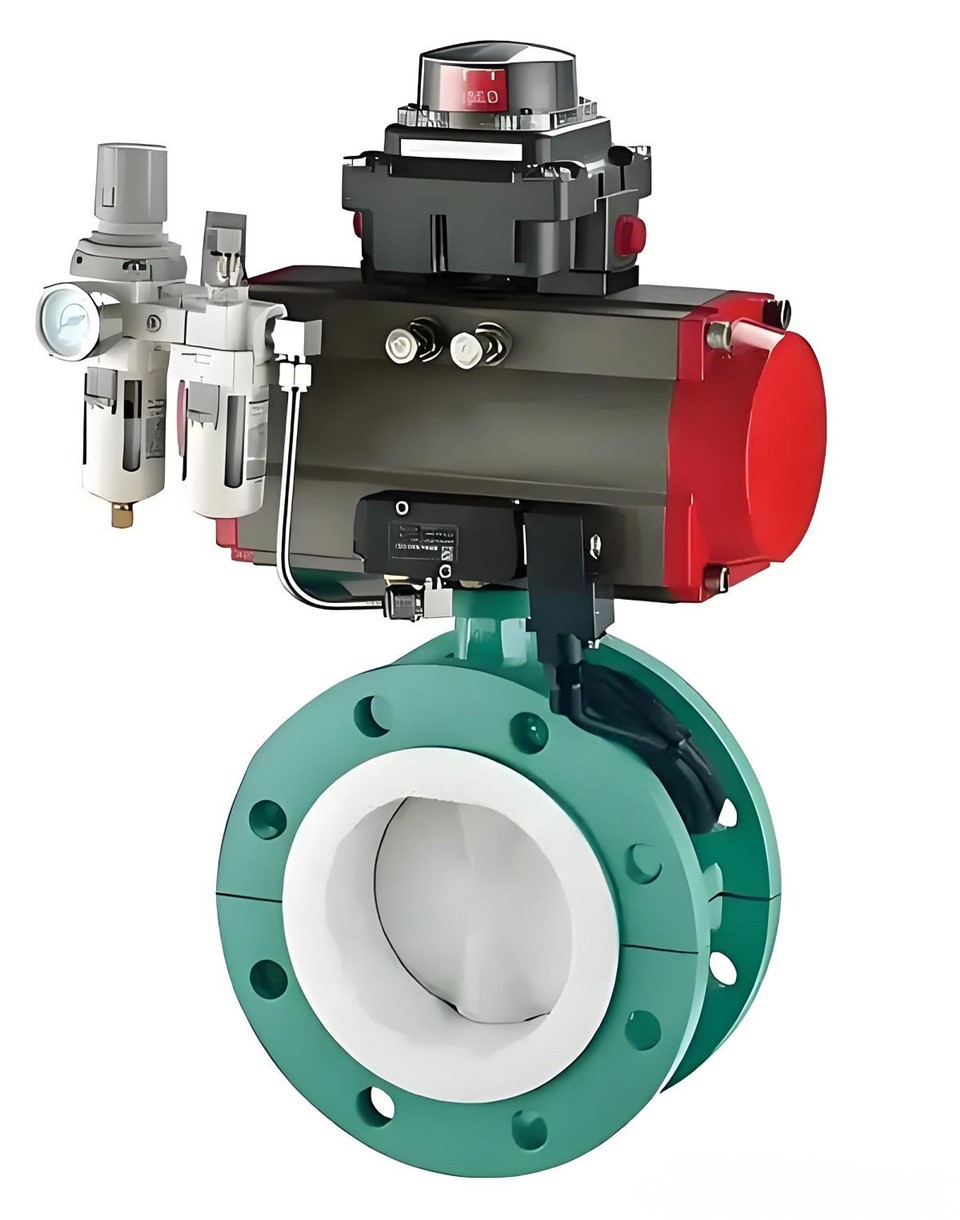

Lemovaný škrtiaci ventil
Lemovaný škrtiaci ventilje určený na manipuláciu s korozívnymi kvapalinami. Telo ventilu a niekedy aj kotúč sú obložené materiálom odolným voči korózii, ako je PTFE alebo guma. Konštrukcia proti prefúknutiu v klapke s vložkou musí brať do úvahy vlastnosti materiálu obloženia. Predstavec je zvyčajne chránený objímkou predstavca vyrobenou z rovnakého alebo kompatibilného výstelkového materiálu. Táto objímka nielenže chráni predstavec pred koróziou, ale tiež pomáha udržiavať integritu mechanizmu proti prasknutiu. Golier alebo rameno na drieku funguje v spojení so štruktúrou tela ventilu, aby sa zabránilo vyfúknutiu. Upchávka okolo vretena je tiež navrhnutá tak, aby bola kompatibilná s materiálom výstelky, aby sa zabezpečilo spoľahlivé utesnenie a zabránilo sa úniku tekutiny, ktorý by mohol viesť k prasknutiu vretena.
Význam anti-Blowout dizajnu v aplikácii
Konštrukcia vretena škrtiacej klapky proti vyfúknutiu je rozhodujúca v rôznych priemyselných aplikáciách.
V ropnom a plynárenskom priemysle, kde potrubia prepravujú vysokotlakové uhľovodíky, môže prasknutie stonky viesť k závažným bezpečnostným incidentom vrátane požiarov a výbuchov. Spoľahlivou konštrukciou proti prefúknutiu môžeme zabezpečiť nepretržitú a bezpečnú prevádzku ventilov v týchto kritických prostrediach.
V chemických spracovateľských závodoch sa korozívne chemikálie často prepravujú potrubím. Vyfúknutie stonky môže viesť k úniku týchto nebezpečných látok, čo spôsobí znečistenie životného prostredia a poškodenie zdravia pracovníkov. V takýchto aplikáciách je nanajvýš dôležitá najmä funkcia ochrany proti vyfúknutiu v lemovaných klapkových ventiloch.
V energetickom priemysle, či už ide o tepelnú elektráreň alebo jadrovú elektráreň, cirkuluje vysokotlaková para a iné tekutiny. Klapkové ventily so správnym dizajnom proti prefúknutiu pomáhajú udržiavať bezpečnosť a účinnosť procesu výroby energie.
Záver
Konštrukcia vretena škrtiacej klapky proti prefúknutiu je základným aspektom konštrukcie ventilu, ktorý zaisťuje bezpečnosť, spoľahlivosť a výkon ventilu v rôznych priemyselných aplikáciách. Či už ide o koncentrickú, dvojitú alebo lemovanú škrtiacu klapku, každý typ má svoje vlastné špecifické mechanizmy proti vyfúknutiu, prispôsobené jeho dizajnu a požiadavkám aplikácie.
Ak hľadáte kvalitné škrtiace klapky so spoľahlivým dizajnom proti vyfúknutiu, neváhajte nás osloviť. Sme popredným dodávateľom škrtiacich ventilov, ktorí sa venujú poskytovaniu najlepších riešení pre vaše potreby v oblasti kontroly tekutín. Kontaktujte nás pre ďalšie informácie alebo začatie rokovaní o kúpe; sme tu, aby sme vám pomohli nájsť ideálny ventil pre váš projekt.
Referencie
- „Príručka motýľových ventilov“, Asociácia priemyselných ventilov.
- „Návrh a aplikácia ventilov“, ASME Press.
- Technické dokumenty od rôznych výrobcov ventilov o funkciách ochrany proti prasknutiu.
